Señalamiento Maritimo




Señalamientos Marítimos (Sm)
Denominación Localización En Plano  Tipo De Luz Periodo(Seg) Número Destellos Color Altura DeLa Señal Alcance Geografico(M.N) Alcance Luminoso(M.N) Tipo De Tráfico Descripción De La Estructura
Faro Cerro Partido Sm-Fcp Vapor De Sodio  7-1 1 Blanca 95mts. 32 30 Mixto Estructura De Concreto
Balizas De Enfilamiento
Maviri (Anterior) Sm-Be1 Led  2-1 1 Blanca 30 Mts. 11.4 12 Mixto Estructura De Acero
Iturbe (Posterior) Sm-Be2 Led  1-1 1 Blanca 146 Mts. 11.4 12 Mixto Estructura De Acero
Punta Prieta (Anterior) Sm-Be3 Led  2-1 1 Blanca 14 Mts. 6 6 Mixto Estructura Tubular De Concreto
Punta Baja (Posterior) Sm-Be4 Led  1-1 1 Blanca 35 Mts. 8 10 Mixto Estructura De Acero
Punta Copas 1 (Anterior) Sm-Be5 Led  2-1 1 Blanca 13 Mts. 5 10 Mixto Estructura De Acero
Punta Copas 2 (Posterior) Sm-Be6 Led  1-1 1 Blanca 16 Mts. 8.5 15 Mixto Estructura De Acero
Balizas De Situacion
Punta Pinto Sm-Bs1 Led  1-1 1 Roja 8 Mts. 6 6 Mixto Estructura Tubular De Concreto
San Carlos I Sm-Bs2 Led  1-1 1 Roja 16 Mts. 6 6 Mixto Estructura Tubular De Acero
San Carlos Ii Sm-Bs3 Led  1-1 1 Roja 10 Mts. 5 6 Mixto Estructura Tubular De Acero
Muelle Contenedores Sm-Bs4 Led  1-1 1 Verde 10 Mts. 5 6 Mixto Estructura Tubular De Acero
Muelle Contenedores Sur Sm-Bs5 Led  1-1 1 Verde 11 Mts. 5 6 Mixto Estructura Tubular De Acero
Duq Cabecera  Term. Trasbor. Sm-Bs6 Led  1-1 1 Verde 4 Mts. 5 6 Mixto Estructura Tubular De Acero
Duque-Amarre Term. Transb. Sm-Bs7 Led  1-1 1 Verde 6 Mts. 5 6 Mixto Estructura Tubular De Acero
Rampa Api-Topo Sm-Bs8 Led  4-1 1 Roja 6 Mts. 5 6 Mixto Estructura Tubular De Acero
Mareden - Norte Sm-Bs9 Vapor De Sodio  1-1 1 Verde 6 Mts. 5 6 Mixto Estructura Tubular De Acero
Mareden  - Sur Sm-Bs10 Led  1-1 1 Verde 7 Mts. 5 6 Mixto Estructura Tubular De Acero
Boyas Canal Acceso Principal
Boya Recalada (Racon, Ais) Sm-Br Led  7-1 1 Blanca 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No.1 Sm-Bp1 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 2 Sm-Bp2 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 3 Sm-Bp3 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 4 Sm-Bp4 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 5 Sm-Bp5 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 6 Sm-Bp6 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 7 Sm-Bp7 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 8 Sm-Bp8 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 9 Sm-Bp9 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 10 Sm-Bp10 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 11 Sm-Bp11 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 12 Sm-Bp12 Led  1-2 1 Ambar 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 13 Sm-Bp13 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 14 Sm-Bp14 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 15 Sm-Bp15 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 16 Sm-Bp16 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 17 Sm-Bp17 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 18 Sm-Bp18 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 19 Sm-Bp19 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 20 Sm-Bp20 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
B. Amarre Term.Trasbords. Sm-Btt Led  1-2 1 Ambar 2.30 Mts. 5 6 Mixto Estructura Metalica
Boyas Canal Secundario
Boya No 01 Sm-Bs1 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 02 Sm-Bs2 Led  1-2 1 Ambar 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 03 Sm-Bs3 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 04 Sm-Bs4 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 05 Sm-Bs5 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 06 Sm-Bs6 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 07 Sm-Bs7 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 08 Sm-Bs8 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 09 Sm-Bs9 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 10 Sm-Bs10 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 11 Sm-Bs11 Led  1-2 1 Verde 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno
Boya No 12 Sm-Bs12 Led  1-2 1 Roja 3 Mts. 5 6.2 Mixto Estructura Plastica De Polietileno

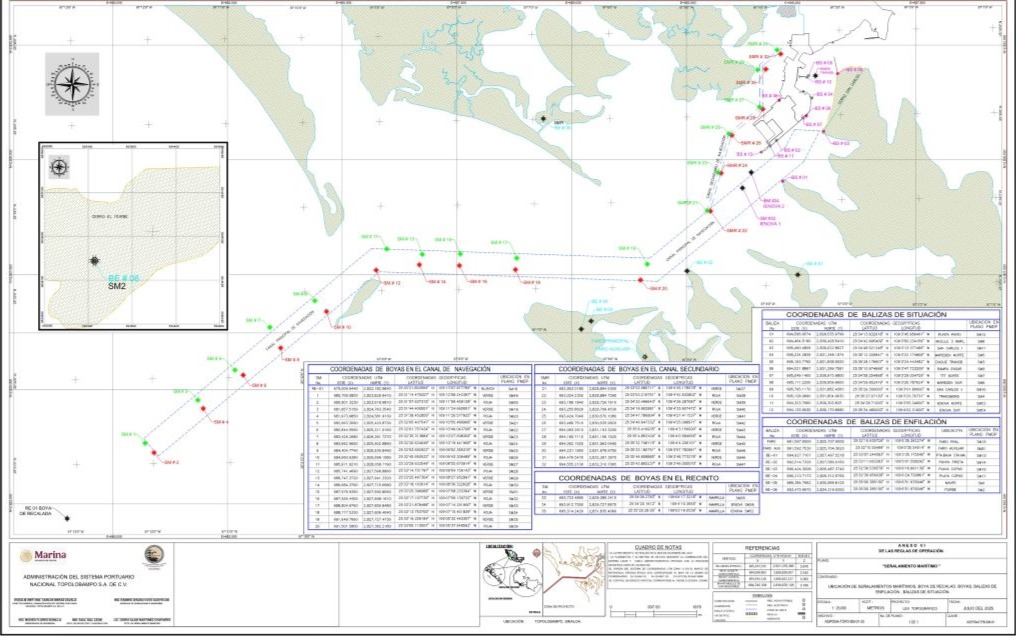

El puerto de Topolobampo, tiene un canal de navegación principal muy extenso el cual se encuentra señalado por 20 boyas de poliuretano y metálicas que delimitan el veril de la plantilla para la navegación y operación segura de las Embarcaciones mayores.
Cuenta con seis balizas a base de linternas de LED, situado estratégicamente en tierra, cuya función es marcar, los Rumbos de enfilamiento del eje de canal de aguas seguras navegables para las Embarcaciones mayores.
La boya recalada se localiza aproximadamente a 18.5 kms. del puerto comercial, equipado con linterna marina emisor de luz Blanca a base de diodo LED`s, respondedor de radar (Racon), sistema automático de identificación(AIS) y reflector de radar.
Faro Cerro partido:
Localizado al suroeste del puerto comercial, Aerofaro prisma de cristal Presne de 910 mm. Con alcance de 40 millas náuticas.
Boya de recale:
Localizada a 10 millas del puerto Comercial, esta es la primera señal de recalada de toda embarcación que se aproximan al puerto, el respondedor de radar (RACON) con bandas "X" y "S" , de frecuencia ágil y respuesta azimutal de 360° con cobertura, las características de la Boya cumple con las regulaciones de la IALA.
Baliza de Posición Farallón:
Localizado mar adentro del cerro del mismo nombre a 45 millas al suroeste del puerto.
Primer Rumbo:
Sobre el canal de navegación de acceso al puerto, enfilación marcada por la baliza anterior de Baviri, localizado al Oeste del puerto en el cerro de Baviri y la baliza posterior Iturbe localizado al noroeste del puerto comercial.
Segundo Rumbo:
Sobre el canal de navegación de acceso al puerto, enfilación marcada por la baliza anterior punta Prieta y la posterior punta Baja localizadas al suroeste y sur del puerto comercial, respectivamente.
Tercer Rumbo:
Sobre el canal de navegación de acceso al puerto, enfilación marcada por las balizas anterior y posterior instaladas en las playas las copas localizadas ambas al suroeste del puerto comercial.
Balizas de posición:
Ocho balizas de posición (señal artificial fija para ayuda a la navegación) las cuales marca los limites laterales en tierra firme adyacentes al canal de navegación. Además se cuenta con 20 boyas en el canal principal y 12 en el canal secundario, que señalan ambos extremos del canal de navegación.
Obras de protección:
El puerto de Topolobampo, por sus condiciones geográficas, no requiere obras de protección, ya que se ubica en una Bahía natural que lleva el mismo nombre.


Última modificación: 29/07/2021 (15:00 Horas) Elaborado por Departamento de Señamiento Marítimo
